 清水泵 >> SH型单级双吸清水离心泵

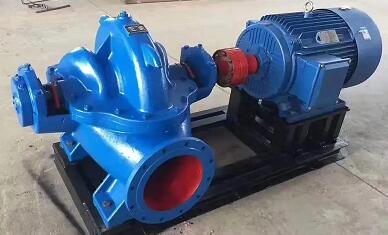

sh型单级双吸清水离心泵



结构说明:
     本型泵的吸人口与吐出口均在水泵轴心线下方,水平方向与轴线成垂直位置、泵壳中开,检修时无需拆卸进水,排出管路及电动机(或其他原动机)从联轴器向泵的方向看去,水泵均为逆时针方向旋转。如根据用户特殊订货需要也可改为顺时针旋转。

    本型泵的主要另件有:泵体、泵盖、叶轮、轴、双吸密封环、轴套、轴承等。除轴的材料为优质碳素钢外,其馀多为铸铁制成。

    泵体与泵盖构成叶轮的工作室,在进出水法兰上制有安装真空表和压力表的管螺-,进出水法兰的下部制有放水的管螺。

    叶轮经过静平衡校验,用轴套和两侧的轴套螺母固定,其轴向位置可以通过轴套螺母进行调整,叶轮的轴向力利用其叶片的对称布置达到平衡,可能还有-些剩馀轴向力则同轴端的轴承承受。

    泵轴由两个单列向心球轴承支承,轴承装在泵体两端的轴承体内,用黄油润滑,双吸密封环用以减少水泵压水室的水漏回吸水室。

    水泵通过联轴器由电动机直接传动。

轴封为软填料密封,为了冷却润滑密封腔和防止空气漏人泵内,在填料之间有水封环,水泵工作时小量高压水通过水封管流人填料腔起水封作用。



产品结构



1

泵体

12

轴套螺母(右)

2

泵盖

13

轴承体

3

泵轴

14

固定螺栓

4

叶轮

15

轴承体压盖

5

双吸密封

16

联轴器部件

6

轴套

17

圆螺母

7

填料套

18

轴承盖

8

水封管

19

轴承螺母

9

填料

20

轴承挡圈

10

填料环

21

轴承盖(乙)

11

填料压盖

22

端盖

产品介绍

  S、SH型单级双吸泵壳中开之离心泵,供抽磅清水或物理化学性质类似于水的其它液体之用。被输送液体温度不得高于80℃。适用于工厂、厂矿、城市给水、电站、农田排灌和各种水利工程。

型号 流量Q
( m3/h)
扬程H
(m)
转速n
(r/min)
功率(KW) 效率η
(%)
汽蚀余量(NPSH)r(m)
轴功率 电机功率
100S90 80 90 2950 30.1 37 65 2.5
100S90A 72 75 23 30 64 2.5
150S100 160 100 59.8 75 73 3.5
150S78 160 78 45 55 73.5 3.5
150S78A 144 62 33.8 45 72 3.5
150S50 160 50 27.3 37 80 3.9
150S50A 144 40 20.9 30 75 3.9
150S50B 133 36 18.6 22 70 3.9
200S95 280 95 91.7 110 79.2 5.3
200S95A 270 75 73.5 90 75 5.3
200S63 280 63 58.3 75 82.7 5.8
200S63A 270 46 45.1 55 75 5.8
200S42 280 42 38.1 45 84.2 6
200S42A 270 36 33.1 37 80 6
250S65 485 65 1450 109 132 78.6 3
250S65A 468 54 89.4 110 77 3
250S39 485 39 61.5 75 83.6 3.2
250S39A 468 30.5 49.3 55 79 3.2
250S24 485 24 36.9 45 85.8 3.5
250S24A 414 20.3 27.6 37 83 3.5
250S14 485 14 21.5 30 85.8 3.8
250S14A 432 11 15.8 18.5 82 3.8
300S110 790 110 295.7 440 80 4
300S90 790 90 242.8 315 79.6 4
300S90A 756 78 217 280 74 4
300S90B 720 67 180 220 73 4
300S58 790 58 149.9 180 84.2 4.4
300S58A 720 49 118.6 160 81 4.4
300S58B 684 43 100 132 80 4.4
300S32 790 32 79.2 110 86.8 4.6
300S32A 720 26 60.7 75 84 4.6
300S19 790 19 47 55 86.8 5.2
300S19A 720 16 39.2 45 80 5.2
300S12 790 12 30.4 37 84.8 5.5
300S12A 684 10 3.9 30 78 5.5
350S125 1260 125 534 710 80.5 5.4
350S125A 1181 112 462 630 78 5.4
350S125B 1098 96 373 500 77 5.4
350S75 1260 75 303 355 85.2 5.8
350S75A 1170 65 247 280 84 5.8
350S75B 1080 55 197 220 82 5.8
350S44 1260 44 173 220 87.5 6.3
350S44A 1116 36 131 160 84 6.3
350S26 1260 26 102 132 87.5 6.7
350S26A 1116 21.5 78.8 90 83 6.7
350S16 1260 16 64.5 75 85.3 7.1
350S16A 1044 13.4 48.8 55 48 7.1
500S98 2020 95 970 678 800 79.5 4
500S98A 1872 83 540 630 78.5 4
500S98B 1746 74 452 560 78 4
500S59 2020 59 391 450 83 4.5
500S59A 1872 49 333 400 75 4.5
500S59B 1746 40 257 315 74 4.5
500S35 2020 35 219 280 88 4.8
500S35A 1746 27 151 220 85 4.8
500S22 2020 22 144.1 185 84 5.2
500S22A 1746 17 101 132 80 5.2
500S13 2020 13 86.2 110 83 5.7
600S75 3170 75 727 800 89 7.5
600S75A 2880 65 580 630 88 7.5
600S47 3170 47 465 560 88 7.5
600S32 3170 32 310 400 89 7.5
600S32A 2880 27 238 280 89 7.5
600S22 3170 22 223 280 85 7.5
600S22A 2880 18.2 168.5 200 84.5 7.5
